Zergatik aukeratu kobrezko txirikordatutako hariak erresistentzia baxuko konexio malguetarako?

Abstraktua

Kobre txirikordatutako hariak"heroi lasaiak" dira lurrerako sistemen, potentzia-banaketa, soldadura-ekipoak, kommutagailuak, bateriak eta bibraziorako joera duten makineria. Erosleek normalean ez dute "txirikorda" ideiarekin borrokatzen; emaitzekin borrokatzen dute: lurrera ezegonkorra, gehiegi berotutako jauziak, pitzadurak, ustekabeko geldialdi-denbora eta sorta batetik bestera kalitate ezegonkorra. Gida honek kobre txirikordatutako hariak nola funtzionatzen duten, non eroale solidoak gainditzen dituzten, txirikorda egokia nola zehaztu eta iturriko akats ohikoenak nola saihestu azaltzen du. Bide horretan, hautapen-zerrendak, konparazio-taula praktikoa eta arazoak konpontzeko atal bat aurkituko dituzu zure aplikazioa eraikuntza egokiarekin lotu ahal izateko.

Aurkibidea

• Eskema
• Zer dira kobrezko txirikordatutako hariak eta non erabiltzen dira?
• Zein min-puntu ebazten dituzte kobrezko txirikordatutako hariak?
• Nola zehaztu eskuineko txirikorda?
• Txirikorda aukerak taula praktiko batean alderatuta
• Nola instalatu eta mantentzen dituzu txirikordatutako konexioak?
• Arazoak konpontzea: zergatik txirikorda bat gehiegi berotzen edo huts egiten da?
• Zer kalitate-kontrolek dute benetan erosleentzat?
• Ohiko galderak
• Amaierako Gogoetak

Eskema

• Definitu kobrezko txirikordadun hariak eta ohiko "jauzi/lur-uhal" erabilera kasuak
• Lotu erosleen mina puntuak baldintza tekniko neurgarriekin
• Azaldu zehaztapen-elementu nagusiak: sekzioa, harien kopurua, plakaketa, isolamendua, amaierak
• Eman erabaki-taula eta erosleen kontrol-zerrenda
• Estali puntu beroak eta hutsegite goiztiarrak saihesten dituzten instalazio-praktikak
• Partekatu arazoen konponketa-mapa bat gehiegi berotzeko, korrosiorako, urradurarako eta pitzaduragatik
• Erakutsi zer eskatu hornitzaile bati kalitate eta trazabilitatea koherentea izateko

Zer dira kobrezko txirikordatutako hariak eta non erabiltzen dira?

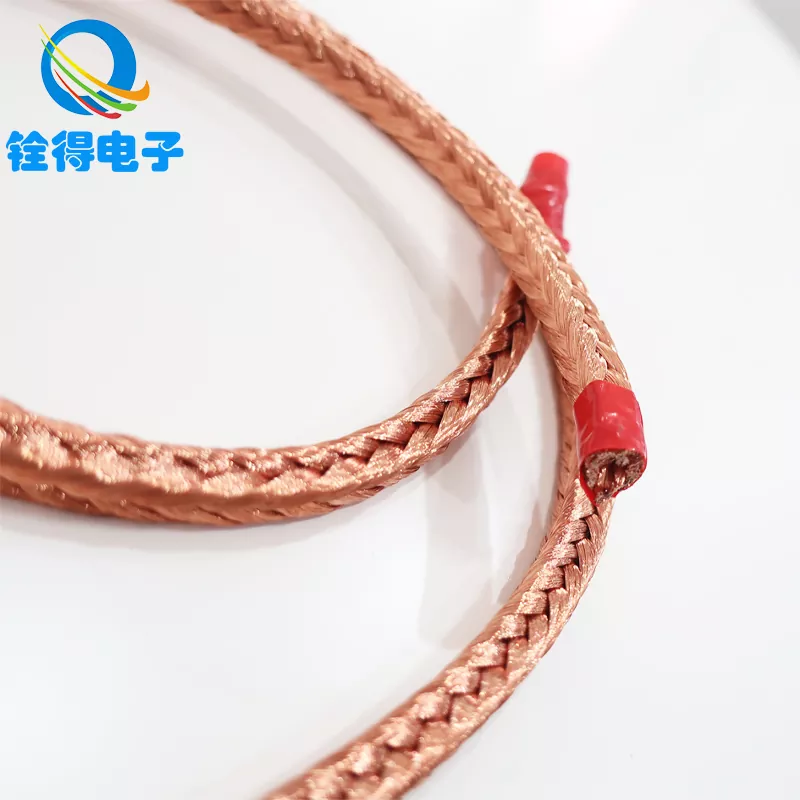

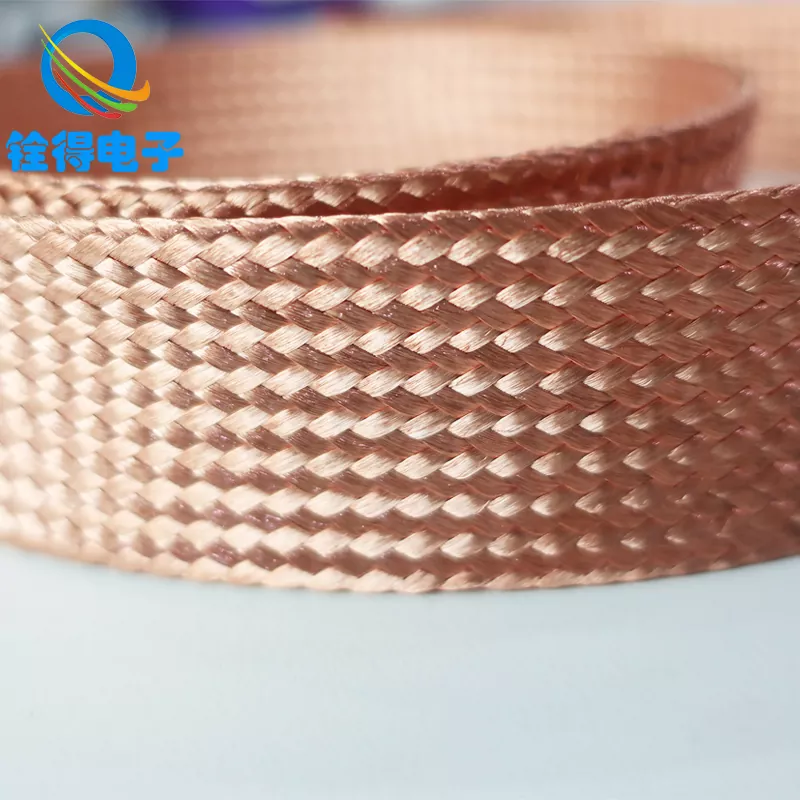

Kobre txirikordatutako hariak txirikorda lau edo tubular batean kobrezko hari fin asko ehunduz egindako eroale malguak dira. Korrontea nukleo zurrun batean zehar behartu beharrean, txirikordak korrontea hedatzen du hari anitzetan eta azalera handiagoan zehar. Egitura horregatik txirikordatutako hariak oso ezagunak dira mugimenduak, bibrazioak eta behin eta berriz flexionatzeak eroale solido bat nekatuko luketen lekuetan.

Aplikazio arruntak honako hauek dira:

• Lurreratzeko eta lotzeko uhalakarmairu, panel, busbar eta itxituretarako
• Jertse malguakkommutagailu, transformadore eta UPS sistemetan
• Bateria eta inbertsore konexioaknon bibrazioak eta ziklo termikoak maiz izaten dira
• Soldatzeko ekipoaketa korronte handiko aldi baterako konexioak
• Trenbide, automozio eta industria makineriabibrazioekiko erresistentea den lurra behar izatea
• EMI kontrolainpedantzia baxua garrantzitsua den blindaje/lurrerako bideetan

Mundu errealeko eraikuntza askotan, txirikorda bera ez da osagai bakarra: amaiera-aukerak (orriak, ferrulak, mutur soldatutakoak), plakatzeak eta isolamenduak dira konexioa egonkor mantentzen den hilabeteak edo urteak zerbitzuaren ondoren.

Zein min-puntu ebazten dituzte kobrezko txirikordatutako hariak?

Erosle gehienak kobrezko txirikordatutako hariak bila etortzen dira dagoeneko erre ondoren, batzuetan literalki. Hona hemen txirikorda konpontzeko diseinatuta dauden minak, eta zer ikusi behar den, hutsegite bera birsortu ez dezazun beste pieza-zenbaki batekin.

• Bibrazioengatik eroale pitzatuak
  Hari solidoak eta kable askoren eraikuntzak gogortu eta pitzatu daitezke muturren ondoan ekipoak dardara egiten duenean. Txirikorda-eroaleek tentsioa hari askotan banatzen dute, neke puntu kontzentratuak murriztuz.
• Puntu beroak artikulazioetan
  Gehiegizko berotzea oso gutxitan dator txirikorda "nahikoa kobrea ez izateagatik". Normalean ukipen-erresistentzia handitik dator: ozkurdura eskasa, konpresio irregularra, oxidazioa edo bat ez datorren tamaina. Ondo egindako txirikorda batek eta behar bezala diseinatutako amaiera batek erresistentzia murrizten du eta tenperaturaren igoera kontrolpean mantentzen du.
• Lurreratze fidagarriak eta eragozpen-matxurak
  Lurreko bideek inpedantzia baxu koherentea behar dute. Txirikordadun uhalak aukeratzen dira maiz, haien malgutasunak kontaktuaren osotasuna mantentzen duelako ateak, bisagrak, motorrak edo multzo mugigarriak aldatzean.
• Korrosioa ingurune hezeetan edo kostaldekoetan
  Kobre biluzia oxidatu daiteke; ingurune gogorretan, erosle askok nahiago dutekobre txirikordadun hariakkorrosioarekiko erresistentzia hobetzeko eta gainazalean epe luzerako eroankortasun egonkorragoa lortzeko.
• Muntaia buruhausteak
  Txirikordak erraz bideratzen dira leku estuetan eta izkinetan. Baina harien zenbaketa edo ehunaren dentsitatea okerra bada, instalatzaileek zartadurak, mozketak nahasiak edo konpresio irregularrak ikus ditzakete len azpian.

"Eroslearen egia" bat kendu nahi baduzu: txirikordaren malgutasuna abantaila da, baina amaiera da emaitza. Zehaztu biak.

Nola zehaztu eskuineko txirikorda?

Jendeak "kobrezko txirikordatutako hariak behar ditut" esaten duenean, askotan gauza desberdinak esan nahi ditu: lotura-uhal arin bat, korronte handiko jauzi bat edo ezkutu-hustubidea. Eskaintza okerrak eta bat datozen bidalketak ekiditeko, zehaztu txirikorda aplikazioaren lehen xehetasunak erabiliz.

1) Baldintza elektrikoa: korrontea, lan-zikloa eta baimendutako tenperatura igoera

• Definitu korronte jarraitua vs.
• Kontuan izan giro-tenperatura, itxituraren aireztapena eta inguruko bero-iturri.
• Egiaztatu uhala lurreratzeko/loturatzeko (askotan tentsio laburragoa eta baxuagoa) edo karga-korronterako (askotan korronte dentsitate handiagoaren kezka).

2) Zeharkako azalera eta txirikorda eraikuntza

• Zeharkako sekzio baliokidea(askotan mm²-tan aipatzen da) txirikorda baten neurria hartzeko modu praktikoa da.
• Hariaren diametroa eta harien kopuruamalgutasunari eta iraunkortasunari eragiten dio. Are gehiago, hari finagoek, oro har, malgutasuna areagotzen dute.
• Txirikorda zabalera eta lodieraterminalen eta bideratze-mugetan egokitzea eragiten du.

3) Plateatzea eta gainazaleko akabera

• Kobre biluzia: eroankortasun handia, ingurune kontrolatuetarako egokiena.
• Kobre estaniatua: korrosioarekiko erresistentzia hobea, soldadura errazagoa, normalean industriarako eta itsas ondoko inguruneetarako aukeratutakoa.

4) Isolamendua eta babesa

• Txirikorda batzuk biluzik hornitzen dira; beste batzuek PVC, silikona, PET mahuka edo bero-txikidura erabiltzen dute urradura babesteko.
• Txirikorda ertz zorrotzetatik edo zati mugikorretatik hurbil badago, zehaztu babes-manuka edo jaka-diseinua.

5) Bajaketak: fidagarritasuna erabakitzen duen xehetasuna

• Oztopo ozkurtuak(eraztuna/laia): ohikoa, azkarra eta fidagarria behar bezala tamaina eta konprimituta dagoenean.
• Prentsatutako edo soldatutako muturrak: hariak murrizten ditu eta koherentzia hobetu dezake bolumen handiko muntaketetarako.
• Zuloaren tamaina, mihiaren zabalera eta torlojuaren kalifikazioa: desadostasun txikiak hemen juntura solteak eta berotzea eragiten du.
• Luzera tolerantzia: jendeak espero baino gehiago axola du itxitura estuetan.

Hornikuntza-mugimendu praktiko bat: partekatu marrazki soil bat luzera, txirikorda zabalera/lodiera, amaiera-mota, zuloaren diametroa eta xaflarekin. Oinarrizko zirriborro batek ere aste bat atzera-aurrera eragotzi dezake.

Txirikorda aukerak taula praktiko batean alderatuta

Nola instalatu eta mantentzen dituzu txirikordatutako konexioak?

Lehen mailako kobre txirikordatutako hariek ere huts egin dezakete ustekabean bezala instalatzen badira. Eremuko arazo gehienek elkarrekin kalitatea dute. Hona hemen erresistentzia baxua mantentzen duen eta "berotze misteriotsua" saihesten duen ikuspegi garbi eta errepikagarria.

• Prestatu kontaktu-azalak
  Kendu pintura, oxidazioa eta hondakinak lotura puntuan. Erabili antioxidazioaren aurkako pasta egokia zure estandarrak hala eskatzen badu.
• Erabili hardware-momentu egokia
  Momentu azpian mikro-arkuak eta beroa eragiten ditu; Gehiegizko momentuak lugs deformatu eta kontaktu-eremu eraginkorra murrizten du. Jarraitu hardwarearen zehaztapenak eta erabili garbigailuak behar denean.
• Kontrolatu bihurgune-erradioa eta tentsio-erliebea
  Ez behartu kinka estu bat muturrean. Eman txirikorda kurba leuna, flexioa luzeran zehar gerta dadin, ez amaierako ertzean.
• Babestu urraduraren aurka
  Txirikorda metalezko ertzetan igurtziz gero, gehitu mahuka edo ertz bat. Apurtutako hariak ez dira nahasiak soilik, hutsegite-hasiera puntu bihur daitezke.
• Aldizkako ikuskapena ingurune gogorretan
  Bilatu kolorazioa (beroa), hondar berde/zuria (korrosioa), torlojuak askatuta eta hariak kaltetuta dauden ebakitako ertzetan.

Bibrazio handiko ekipoek arau sinple baten abantaila dute: instalatutako lehen lotea ikuskatu epe labur baten ondoren. Artikulazioak hoztu eta egonkor mantentzen badira, eskalatzea askoz seguruagoa izango da.

Arazoak konpontzea: zergatik txirikorda bat gehiegi berotzen edo huts egiten da?

Kobrezko txirikorda bat gehiegi berotzen ari bada, trata ezazu sistema arazo bat bezala, normalean hala izaten baita. Erabili mapa azkar hau arrazoia aurkitzeko, zatiak itsu-itsuan trukatu beharrean.

• Sintoma: txirikorda beroa dago lugaren ondoan
  Litekeena da kausak: oztopo eskasa, okerraren tamaina, konpresio nahikoa eza, juntagailuaren oxidazioa, torloju soltea, bat ez datorren plakadura, ukipen-azalera kutsatua.
• Sintoma: txirikordaren erdian puntu beroa
  Litekeena da kausak: txirikorda txikia korrontearentzat, ustekabeko lan-zikloa, bero-iturritik gertuko bideratzea, behin eta berriz okertzearen ondorioz barneko hariaren kaltea.
• Sintoma: urradura eta hariak hautsi
  Litekeena da arrazoiak: ertz zorrotzaren urradura, gehiegizko mugimendua tentsiorik gabe, ebaketa metodo desegokia, igurtzi bide batean mahuka eza.
• Sintoma: korrosioa edo kolorazioa
  Litekeena den kausak: esposizio kimikoa, hezetasuna, metal desberdinekin elkarrekintza galbanikoa, behar den tokian estainurik ez izatea.
• Sintoma: tarteka lurreratzea edo zarata
  Litekeena da kausak: muntaketa soltea, margotutako gainazalak juntaduraren azpian, ukipen-presio nahikorik eza, lotura puntu kutsatua.

Neurtu ahal baduzu, egin: tenperatura igoeraren probak kargapean eta miliohm-eko egiaztapenek giltzaduretan sarritan ikuskapen bisualak baino azkarrago erakusten dituzte arazoak.

Zer kalitate-kontrolek dute benetan erosleentzat?

Kobrezko txirikordatutako hariak eskalan eskuratzen ari zarenean, "itxura ona du" ez da kalitate plana. Koherentzia, trazabilitatea eta txirikorda eta amaiera loteetan berdin jokatuko duten froga nahi duzu.

Hona hemen erosle adimendunek eskatzen dutena:

• Materialaren egiaztapena: kobre-maila eta xaflatze-mota (biluzi/latatua) argi adierazita
• Dimentsio-koherentzia: zabalera, lodiera, luzera-perdoiak eta amaiera-geometria
• Amaierako prozesuaren kontrola: crimp tresneriaren estandarrak edo soldadura/prentsatze metodoaren dokumentazioa
• Errendimendu elektrikoaren egiaztapenak: erresistentzia-helburuak, laginetan oinarritutako proba-planak
• Osotasun mekanikoa: tira-probak oreka/mutur-bukaduretan, hala badagokio
• Ontzien diziplina: birrintzearen, kutsaduraren eta hariaren deformazioaren prebentzioa igarotzean

Epe luzerako hornidura-kide egonkor bat nahi duten erosleentzat, txirikorda geometria eta amaierak pertsonaliza ditzakeen fabrikatzaile batekin lan egitea ere merezi du zure muntaia-lerroaren murrizketekin bat etor daitezen. Hau da nonDongguan Quande Electronics Co., Ltd. sarritan kokatzen da: kobrezko txirikordatutako alanbreen aukerak eskaintzen ditu, lurrerako uhaletarako, jumper malguetarako eta aplikazioetarako berariazko konexio-diseinuetarako egokitu daitezkeenak, beraz, bidalketa iritsi ondoren "egokitzera" ez zaudela behartuta.

Ohiko galderak

Zein da kobre txirikordatutako hariak eta kable malgu estandarraren artean?

Kable malguak isolamenduaren barruan lotzen ditu hariak eta potentzia-aplikazio askotarako bikaina da, baina tentsioa muturren ondoan kontzentratu dezake eta bideratze-bide estuetan pisutsuagoa izan daiteke. Kobre txirikordadun hariak ehunduak, lauak eta normalean erabiltzen dira malgutasun handia, profil baxuko bideratzea eta lotura/jauziaren errendimendu egonkorra bibraziorako joera duten muntaketetan nahi duzunean.

Kobre txirikordadun hariak biluziak edo lautatuak aukeratu behar al ditut?

Ingurua lehorra eta kontrolatua baldin badago, kobre biluzia primeran egon daiteke. Hezetasuna, kondentsazioa edo zerbitzu-bizitza luzea espero baduzu gutxieneko mantentze-lanarekin, kobre latatua hobesten da normalean, korrosioa moteltzen duelako eta juntura-azalak denboran egonkorrago mantentzen laguntzen duelako.

Nola neurtzen dut txirikorda bat korronterako?

Hasi behar den korronte jarraituarekin, korronte gailurra (baldin badago), lan-zikloarekin eta tenperatura igoera onargarriarekin. Ondoren, lotu ebakidura-eremu baliokide egoki batekin eta baieztatu zure amaiera-metodoak ez duela erresistentzia handirik sartuko. Zalantzarik baduzu, prototipatu eta neurtu tenperatura igoera benetako karga baldintzetan.

Zergatik berotzen da nire txirikorda nahikoa lodia izan arren?

Kasu askotan, txirikorda ez da arazoa, juntagailua bai. Onduketa txarrak, ertz baten azpian oxidatzeak, torloju solteak edo margotutako muntaketa gainazalek bero bihurtzen duten kontaktu-erresistentzia gehi dezakete. Gainazalaren prestaketa zuzenak eta amaiera kontrolatutako prozesuek normalean konpontzen dute.

Kobrezko txirikordatutako hariak EMI edo zarata elektrikoarekin lagundu al dezakete?

Ahal dute, batez ere ondo diseinatutako oinarri eta lotura estrategia baten parte gisa. Txirikorda baten geometriak lurra egonkortzen laguntzen duten inpedantzia baxuko bideak eskain ditzake, baina EMI kontrola sistema-mailakoa da: bideratzea, itxitura-lotura eta konexioaren osotasuna du garrantzia.

Zer informazio bidali behar diot hornitzaile bati aurrekontu zehatza lortzeko?

Eman behar den luzera, txirikorda-zabalera/lodiera (edo ebakidura baliokidea), biluziak vs latatuak, isolamendu/mahuka-beharrak, amaiera-mota (lug/soldatua/sakatuta), zulo-diametroa, kantitatea eta aplikazio-oharrak (bibrazioa, tenperatura, ingurunea). Marrazki sinple bat izan ohi da gaizki-ulertuak ekiditeko modurik azkarrena.

Amaierako Gogoetak

Kobrezko txirikordatutako hariak hobekuntza praktikoak dira zure lehentasuna mugimenduan fidagarritasuna denean: eroale pitzatu gutxiago, lurretik egonkorragoa eta denborarekin "misteriotsu" askatzen ez diren konexioak. Trikimailua txirikorda salgai gisa tratatzeari uztea eta ingeniaritza-osagai gisa tratatzen hastea da: lanerako neurria, ingurunerako plakaketa zehaztu eta erresistentzia eta beroa zehazten dituzten amaiera-xehetasunak kontrolatzea.

Kobre txirikordadun harientzako zehaztapenak, pertsonalizazioak eta kalitate errepikakorra erraztu nahi badituzu, batez ere lurrerako uhalak eta jumper malguak egiteko, lan egin txirikordaren eraikuntza zure benetako instalazio-murrizketekin bat datorren fabrikatzaile batekin.Dongguan Quande Electronics Co., Ltd.aplikazioetan oinarritutako txirikorda hautaketa eta neurrira egindako amaierak onartzen ditu, hutsegiteak murrizten, muntaia errazten eta sistemak freskoago eta egonkorrago mantentzen laguntzeko—jarri gurekin harremanetanzure eskakizunak eztabaidatzeko.
