Nola hobetzen du kobrezko hariak potentzia- eta kontrol-kableen fidagarritasuna?

Abstraktua

Eroale egokia aukeratzea mundu errealean proiektu bat huts egiten hasten den arte sinplea dirudien erabaki horietako bat da: gainberotzea hodi estu batean, hautsitako hariak amaiera batean, irakurketa ezegonkorrak kontrol-zirkuituetan edo bibrazio-nekeak eragindako geldialdi-denbora.Kobrezko alanbrea Arazo horiek zehatz-mehatz saihesteko aukeratzen da askotan, eroankortasuna, malgutasuna eta iraunkortasun mekanikoa orekatuz. Artikulu honetan, erosleen min-puntu ohikoenetan ibiliko naiz (tentsio-jaitsiera, bihurgune-erradioa, amaiera-kalitatea, korrosio-arriskua, ikuskapen-arauak eta hornitzaileen koherentzia) eta zure aplikaziorako kate eraikuntza, tamaina eta gainazaleko akabera egokia nola zehaztu erakutsiko dut. Egiaztapen-zerrenda praktikoak, konparazio-taulak eta FAQ atal argi bat ere aurkituko dituzu, "hau ondo dagoela uste dugu"tik "badakigu hau mantenduko dela".

Aurkibidea

• Artikuluaren eskema
• Bezeroaren mina puntu honek konpontzen du
• Zer da kobrezko haria
• Stranded taupada Solidoa denean
• Nola zehaztu asmatzerik gabe
• Konparazio taula
• Amaitzeko eta Instalatzeko Aholkuak
• Kalitate egiaztapenak Erosleek eskatu beharko lituzkete
• Aplikazio arruntak
• Hornitzaile koherentea hautatzea
• Ohiko galderak
• Ondorioa

Artikuluaren eskema

• DefinituKobrezko alanbreaeta saihesteko diseinatuta dagoen arazoak
• Mapeatu benetako erosleen mina puntuak eroaleen aukerekin
• Azaldu harilatzeko eraikuntza, tamaina eta gainazaleko aukerak (biluziak eta lautatuak)
• Eman zehaztapen praktikoen zerrenda
• Erakutsi konparazio-taula bat merkataritza-konpromisoak agerikoa izateko
• Estalduraren amaiera, ikuskapena eta hornitzaileen egiaztapena
• Erantzun kontratazio taldeek eta ingeniariek gehien egiten dituzten galderei

Bezeroaren mina puntu honek konpontzen du

Eroalei buruz entzuten ditudan kexa gehienak ez dira metalari buruzkoak; zuzendariak bizirik atera ez zuenari buruzkoak dira. Hona hemen gaiakKobrezko alanbreanormalean hautatzen da murrizteko:

• Pitzadura edo haustura amaieran:behin eta berriz okertzeak, bibrazioak edo bideratze estuak eroale solidoak nekatu ditzakete.
• Leku beroak eta gainberotzea:tamaina gutxiko eroaleek edo amaiera txarrek beroa sortzen dute gutxien nahi duzun tokian.
• Tentsio jaitsiera eta errendimendu ezegonkorra:kable luzeek edo korronte handiko kargak zehaztutako alanbreak zigortzen dituzte.
• Korrosioak eragindako hutsegiteak:hezetasunak, aire gaziak eta esposizio kimikoak eroaleei eta konexioei eraso diezaiekete.
• Hornitzaileen lote ez-koherenteak:harien kopurua, diametroaren tolerantzia eta gainazaleko egoera alda daitezke prozesuaren kontrola ahula bada.
• Instalazio motela eta birmoldaketa:bideratzean eta amaieran borrokatzen dituzun kableak denbora eta eskulana kostatzen du.

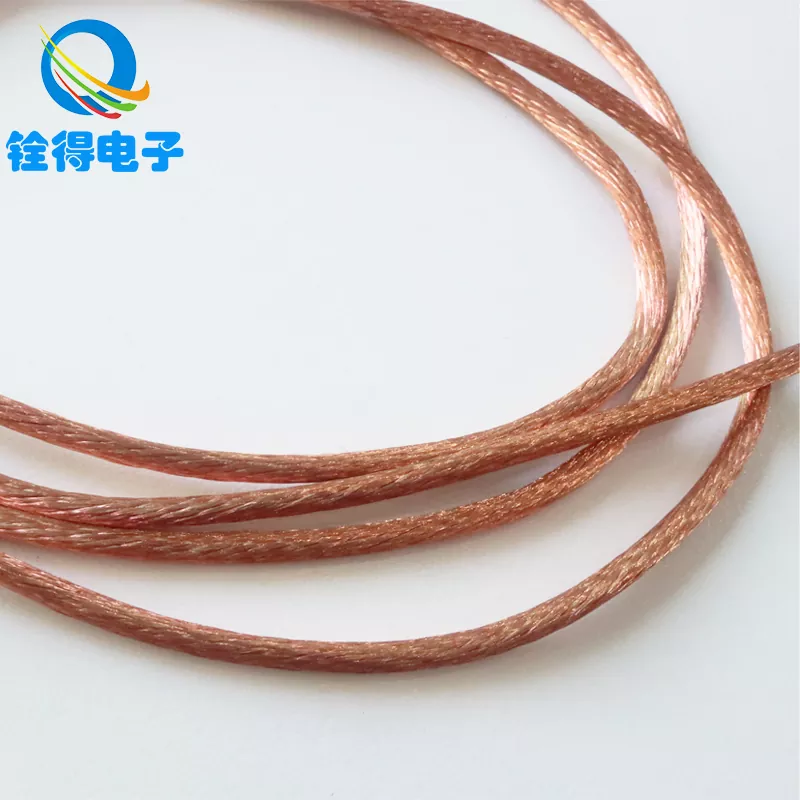

Zer da kobrezko haria

Kobrezko alanbreakobrezko harizpi (hari) txikiago anitz bihurrituz egindako eroale bat da, sekzio-eremu zehatz bateko eroale bakarrean. Metalezko pieza zurrun baten ordez, hari askotan tentsio mekanikoa partekatzen duen sorta bat lortzen duzu. Diseinu horrek garrantzi handia du benetako instalazio gehienek mugimendua dakarrelako: motorraren bibrazioa, arnesen flexioa, kontrol panelen barruko bihurgune estuak edo armairuko ateak behin eta berriz irekitzea eta ixtea.

"Harrituta" zatia ez da erosotasun-ezaugarri bat, fidagarritasun-ezaugarri bat da. Hari gehiago (eta banakako diametro txikiagoak) normalean malgutasun hobea esan nahi du, eta horrek normalean neke gutxiago esan nahi du tentsio puntuetan. Kontua da malgutasuna amaiera-metodo egokiekin bat egin behar dela, bestela etekina gehien behar duzun tokian gal dezakezu.

Stranded taupada Solidoa denean

Zure instalazioa guztiz estatikoa bada, bihurgune-erradio eskuzabalarekin eta bibrazio minimoarekin, eroale solidoak guztiz onargarriak izan daitezke. Baina eroaleek sarritan irabazten dute egoera hauetako batean:

• Bibrazioa:motorrak, konpresoreak, ponpak, haizagailuak, garraiatzaileak eta ekipo mugikorrak.
• Maiz mugimendua:ateko begiztak, beso robotikoak, arraste-kateak, eskuko tresnak, sorgailu eramangarriak.
• Bideratze konplexua:panel estuak, noranzko aldaketa anitz dituzten kable-erroiluak, gailu trinkoak.
• Dentsitate handiko aprobetxamendua:non instalatzaileek abiadura eta aurreikusteko manipulazioa behar duten.
• Mantentze-zikloak:Zerbitzuan zehar kableak nahasten diren edozein ingurune.

Koadroa dudan modu praktikoa: imajinatzen baduzu kable bat kolpatzen, tiratzen, flexionatzen edo apur bat dardaratzen ari dela, aukeratuKobrezko alanbreaeta gero amaierak behar bezala egin.

Nola zehaztu asmatzerik gabe

Erosketa-agindu askok huts egiten dute "kobrea haritua" zehazten dutelako, errendimendua gidatzen duten piezak zehaztu gabe. Hona hemen ingeniaritza, erosketa edo zure kableak muntatzeko bazkideari eman diezaiokezun kontrol-zerrenda garbia:

• Eroalearen tamaina:AWG edo mm², korronte-kargaren, tentsio jaitsieraren eta tenperaturaren igoeraren arabera aukeratuta.
• Harraztearen eraikuntza:harien kopurua eta banakako hariaren diametroa (malgutasuna horren araberakoa da).
• Azalera akabera:kobre hutsa edo kobre estaniatua (askotan korrosioarekiko erresistentziagatik eta soldagarritasunagatik aukeratua).
• Errezibitu egoera:kobre leunagoak malgutasuna hobetzen du; kobre gogorragoak deformazioari eutsi diezaioke baina gutxiago malgutzen du.
• Ingurune operatiboa:hezetasuna, gatza, produktu kimikoak, tenperatura tartea eta espero den bibrazio maila.
• Amaitzeko metodoa:ozkurdura, soldadura, ferrula, atzamarra edo torlojua - bakoitzak nahiago ditu hari estilo batzuk.
• Betetzeko baldintzak:zure industriak estandar zehatzak eskatzen baditu, idatzi itzazu PO-n.
• Enbalatzea eta manipulatzea:bobinaren tamaina, ebaki luzerako tolerantzia, etiketatzea eta loteen trazabilitatea.

Erosleen errealitate garrantzitsu bat: ez baduzu txorten eraikuntza definitzen, teknikoki tamainarekin bat datorren hari bat jaso dezakezu, baina instalazioan zehar oso ezberdina izango da.

Konparazio taula

Erabili taula hau eroaleen aukera arriskuarekin, ingurunearekin eta instalazioaren portaerarekin azkar lerrokatzeko:

Amaitzeko eta Instalatzeko Aholkuak

"Alanbrearen kalitatea" kexa asko mozorrotuta dauden amaiera-arazoak dira. Haridun eroaleek eroale solidoei aurrea hartu diezaiekete, baina hariak kendu eta amaitzean babesten badituzu soilik.

• Erabili stripper egokia:saihestu hariak pitzatzea: bibraziopean pitzadura-abiarazle bihurtzen dira.
• Saihestu hariaren isurketa:torlojuaren besarkada batean lurreratzen ari bazara, ferrulek koherentzia nabarmen hobetu dezakete.
• Ondo estutu:lotu muturrak eroaleen tamainarekin eta kate motarekin; egiaztatu oztopo altuera/forma posible bada.
• Errespetatu bihurgune erradioa:muturren ondoan bihurgune estuek behin eta berriz tentsioa sortzen dute; trantsizio leuneko ibilbidea.
• Kontrolatu beroa:gainberotzeak isolamenduaren zahartzea bizkortzen du eta konexioetan erresistentzia areagotzen du.
• Etiketa eta arrastoa:batez ere, kontrol-kableatuetarako - okerrak "zarata" arazo elektrikoen itxura izan dezakete.

Arnesak eraikitzen ari bazara, kontuan hartu non gertatzen den mugimendua eta aukeratu hariaren eraikuntza horren arabera. -ren puntuaKobrezko alanbreaerrealitate mekanikotik irautea da, ez marrazki teorikoak.

Kalitate egiaztapenak Erosleek eskatu beharko lituzkete

Inoiz "itxura ona" duen baina muntaian zehar ezberdin jokatzen duen lote bat jaso baduzu, dagoeneko badakizu koherentzia zergatik den garrantzitsua. Hona hemen eskatu eta egiaztatu daitezkeen egiaztapen praktikoak:

• Eroaleen diametroa eta tolerantzia:eroaleak borneetarako eta isolamendu-sistemetarako tamaina itxaropenak betetzen dituela baieztatzen du.
• Hari kopurua eta hariaren diametroa:zure malgutasuna eta amaiera-errendimenduaren hipotesiak babesten ditu.
• Gainazalaren egoera:gainazal garbi eta uniformeak kontaktuaren erresistentzia murrizten du eta soldadura fidagarritasuna hobetzen du.
• Jarraitutasun eta erresistentzia laginketa:prozesuaren noraeza goiz harrapatzen du.
• Loteen trazabilitatea:kontuak ematen dizu arazoren bat hilabete geroago agertzen bada.

Erosle askorentzat, helburua ez da gehiegi probatzea, birmoldaketak saihestea baizik. Egiaztapen txiki bat martxanKobrezko alanbreaGeroago arazoak konpontzeko egunak gorde ditzakezu.

Aplikazio arruntak

Aplikazioen aukera zabala da, baina hautaketa-logika berdina izan ohi da: egungo beharrak eta tentsio mekanikoa bat etortzea. Erabilera kasu tipikoen artean hauek daude:

• Potentzia banaketa:kommutagailuak, panelak, bus-loturak (asta egokiekin), inbertsoreak, UPS sistemak.
• Motorrak eta transformadoreak:bibrazioa eta beroa benetako faktore diren haizeak eta berunak.
• Kontrol- eta seinale-kableatzea:automatizazio armairuak, PLC kableatuak, sentsoreak (batez ere bideratzea estua den lekuetan).
• Harnesa eta kable multzoak:etxetresna elektrikoak, ekipamendu medikoa, argiztapena eta kontsumo-elektronika.
• Kanpoko inguruneak edo hezeak:Estanatutako eroaleez eta amaiera egonkorrez baliatzen diren ekipoak.

Hornitzaile koherentea hautatzea

Zehaztapenetatik haratago, ezkutuko arriskurik handiena hornitzaileen koherentzia eza da: paperean tamaina betetzen duen alanbreak, baina lote batetik bestera hari, gainazalean edo erretiluan aldatzen den alanbre batek muntaketaren etekina isilean sabotatu dezake. Saltzaile batentzat sailkatzen ari bazaraKobrezko alanbrea, eskatu fabrikazio-kontrol egonkorren froga, loteen erregistro argiak eta ikuskapen-errutina errepikagarriak.

Dongguan Quande Electronics Co., Ltd. Fabrikazio-behar praktikoetarako diseinatutako kobrezko eroaleak hornitzen ditu: katazio-eraikuntza egonkorrak, akabera kontrolatuak eta erosleei birlanketak murrizten eta onarpenak bizkortzen laguntzen dien dokumentazioa. Epe luzerako ekoizpenerako hornitzen ari zarenean, koherentzia mota horrek prezioa bezain garrantzitsua da.

• Eskatu laginaren onespena:berretsi kentze/bukatzeko portaera zure prozesuan.
• Blokeatu eraikuntza:definitu hari kopurua/diametroa, ordezkoek errendimendua alda ez dezaten.
• Berretsi bilketa:spooling egokiak kinkak eta instalazioaren kalteak murrizten ditu.
• Trazabilitatea adostu:ziurtatu loteen IDak esanguratsuak eta mantentzen direla.

Ohiko galderak

G:DaKobrezko alanbreabeti kobre solidoa baino hobea?
A:Ez beti. Kableatua guztiz estatikoa bada eta zenbait instalaziotarako zurruntasun maximoa nahi baduzu, solidoak ondo funtziona dezake. Stranded aukeratzen da normalean malgutasuna, bibrazioen erresistentzia edo bideratze errazagoa denean.

G:Hari kopuru handiagoak automatikoki kalitate handiagoa esan nahi du?
A:Normalean malgutasun handiagoa esan nahi du, eta horrek nekearen bizitza hobe dezake mugitzen diren edo bibrazioen aplikazioetan. Baina amaiera-metodo egokiekin lotu behar da (askotan ferrulak edo oztopo egokiak) hariak ezkutatzeko eta kontaktu ez-koherenteak ekiditeko.

G:Noiz aukeratu behar dut kobre latatua kobre hutsaren ordez?
A:Aukeratu latatutako kobrea korrosio-arriskua handiagoa denean (hezetasuna, itsas airea, esposizio kimikoa) edo soldatzearen egonkortasuna garrantzitsua denean. Kobre biluzia nahiago izaten da barruko ingurune kontrolatuetan, non kostua eta eroankortasun maximoa lehentasunak diren.

G:Zerk eragiten du gehiegi berotzea kablearen tamaina zuzena badirudi?
A:Errudun ohikoenak amaiera-arazoak (torlojuak solteak, oztopo txarrak, hariak kalteak) eta bideratze-arazoak (kableak beroa harrapatzen dute). Kablearen tamainak laguntzen du, baina konexioek eta instalazio-praktikek maiz baldintzatzen dute mundu errealeko tenperaturaren igoera.

G:Zer jarri behar dut erosketa-eskaeran hari "okerrak" ez jasotzeko?
A:Zehaztu eroalearen tamaina (AWG edo mm²), katearen eraikuntza (harien kopurua eta hariaren diametroa), gainazaleko akabera (biluzi edo lautatua) eta edozein ingurune edo amaiera muga. "Kobrea haritua" bakarrik idazten baduzu, muntaia portaera aldatzen duen aldakuntza arriskuan dago.

Ondorioa

Sistema elektriko fidagarriek ez dute huts egiten kalkulu-orrietan; tentsio-puntuetan huts egiten dute: bihurgune estuak, panel bibratzaileak, itxitura hezeak eta muturrak azkarrekoak.Kobrezko alanbreaezaguna da estres puntu horietarako diseinatuta dagoelako, eroankortasun sendoa eta erresilientzia mekanikoa konbinatuz. Harilatzeko eraikuntza definitzen baduzu, ingurunerako gainazaleko akabera egokia aukeratu eta behar bezala amaitzen baduzu, birlanketa eta geldialdi-denbora nabarmen murrizten dituzu.

Aukerak ebaluatzen ari bazara edo laguntza nahi baduzu zure aplikazioarekin bat datorren eraikuntza bat etortzeko, jarri harremanetanDongguan Quande Electronics Co., Ltd.eta partekatu zure korrontea, tentsioa, bideratze-murrizketak eta ingurunearen xehetasunak, gerojarri gurekin harremanetanzure hurrengo proiekturako laginak edo neurrira egindako gomendio bat eskatzeko.
