Zergatik erabakitzen du lurreko kableen hautaketak segurtasuna, fidagarritasuna eta zarata errendimendua?

Abstraktua

A lurreko hariaerraza da ahaztea zerbait okertu arte: ustekabeko ekipoak berrezartzen dira, seinaleak hondatzen dituzten interferentziak, itxiturak kilikatzeak, huts egindako ikuskapenak edo (kasurik txarrenean) shock eta sute arriskua. Gida honek lurreko hariak nola funtzionatzen duen apurtzen du sistema errealetan, zerk eragiten dituen normalean lurreratzeko arazoak eta nola aukeratu zure mugitze elektriko, mekaniko eta ingurumeneko beharrei egokitzen den lurreko kablea. Bide horretan, egiaztapen-zerrenda praktikoak, lurreko eroale arrunten konparazio-taula eta eremuan frogatutako instalazio-aholkuak jasoko dituzu. Txirikordadun lurrerako produktuak ebaluatzen ari bazara edo makina, panel, ibilgailu edo itxitura baterako lurrerako estrategia bat eraikitzen ari bazara, hurrengo urrats argiekin utziko duzu. Fabrikatzaile eta proiektu taldeentzat,Dongguan Quande Elektronika Co.,Ltd.Lurrerako eroaleen hautaketa eta pertsonalizazioa onartzen du, zure diseinua prototipotik ekoizpenera koherentziaz funtzionatzen du.

Aurkibidea

• Eskema
• Lurreko hari batek benetan egiten duena
• Bezeroaren mina puntuak lurreko arazoak sortu
• Nola aukeratu lurreko kable egokia
• Lurreratze ohiko eroale motak eta noiz erabili
• Ezusteko hutsegiteak saihesten dituzten neurriak
• Lurzorua egiten edo hausten duten instalazio-praktikak
• Ohiko akatsak eta nola saihestu
• Nola egiaztatu lurreko kalitatea eremuan
• Ohiko galderak
• Hurrengo Urratsak

Eskema

1. Lurreko kablearen helburua segurtasunean eta seinaleen osotasunean
2. Lurreratze txarraren sintomak eta zergatik gertatzen diren
3. Karga elektrikoa, maiztasunaren portaera eta ingurunea biltzen dituen hautaketa-esparrua
4. Uhal txirikordatuen, hari kableen eta busbarren konparazioa
5. Erresistentzia murrizten eta askatzea saihesten duten instalazio-xehetasunak
6. Egiaztatzeko metodoak eta onarpen egiaztapen praktikoak
7. Ohiko galderak eta hornikuntzarako orientabideak

Lurreko hari batek benetan egiten duena

"Lurreko alanbrea" esaldia lan anitzetarako erabiltzen da, eta horiek nahastea da proiektu askok arazoak izaten dituzte. Aplikazio gehienetan, lurreko kable batek funtzio hauetako bat edo gehiago onartzen ditu:

• Segurtasun akatsen bidea: zuzeneko eroale bat metalezko itxitura batekin harremanetan jartzen bada, lurreko bideak akatsen korrontea eramaten laguntzen du, babes-gailuak azkar ibil daitezen.
• Lotura ekipentziala: Metalezko piezak ia potentzial berdinean egon daitezen konektatzeak ukipen-tentsioa murrizten du eta arku-arriskua gutxitzen du.
• Zarataren kontrola eta erreferentzia-egonkortasuna: Lur-konexio on batek interferentzia elektromagnetikoak murrizten ditu itzulera-bide kontrolatua eskainiz eta inpedantzia maiztasun garrantzitsuetan murriztuz.
• Tximistak eta gorakada desbideratzea: Sistema batzuetan, lurrerako eroaleek energia handiko transitoreak modu seguruan bideratzen laguntzen dute (askotan lotura eta tentsio estrategia zabalago baten baitan).

Erreparatu hitzariinpedantzia, ez bakarrik erresistentzia. Lurreratze-arazo asko maiztasun altuagoetan agertzen dira, oinarrizko neurgailu batean "fin" itxura duen eroale batek oraindik gaizki jokatzen duen induktantzia, luzera eta konexio geometria dela eta. Horregatik, lurreko eroale baten forma fisikoak bere ebakiduraren azalera bezainbeste axola dezake.

Bezeroaren mina puntuak lurreko arazoak sortu

Inoiz sistema batek bankuko proba bat gainditu baduzu, baina fabrika, ibilgailu edo kanpoko instalazio batean huts egin baduzu, lurreratzea istorioaren parte izaten da. Hona hemen sistema industrial eta elektronikoetan ikusten ditugun bezeroen minak ohikoenak:

• Ausazko berrezartzeak eta azaldu gabeko akatsak: Aldizkako lurrerako konexioek kontrol-elektronika nahasten duten tentsio-aldaketak sor ditzakete.
• desagertuko ez den EMI: Blindajeek eta iragazkiak ezin dute guztiz konpentsatu itxituraren arteko itzulera bide eskasa edo inpedantzia handiko lotura.
• Huts egindako ikuskapenak edo betetzeko atzerapenak: Lotura desegokiak, amaiera okerrak edo dokumentazio eskasak birlanketa eta programazio-laburpena ekar ditzakete.
• Gainberotzea konexio puntuetan: Kontaktu-arazo "txiki" bat puntu bero bihurtzen da matxura-korronte edo behin eta berriz gorakada baldintzetan.
• Korrosioa eta askatzea: Kanpoko, itsasoko, hezeetako edo ingurune kimikoek taldeek espero baino azkarrago degrada ditzakete konexioak.
• Muntaia buruhausteak: Zurrunegiak, laburregiak edo nekeak izateko joera duten hariak ekoizpena koherentea izan daiteke.

Berri ona da horietako gehienak prebenitu daitezkeela. Gakoa lurreratzea diseinu mekaniko-elektrikoko arazo gisa tratatzea da, eta ez gero pentsatutakoa.

Nola aukeratu lurreko kable egokia

Hautaketa prozesu fidagarria zure benetako murrizketekin hasten da, ez katalogoaren deskribapenarekin soilik. Erabili marko hau:

1) Lurreratze lana zehaztu

• Batez ere segurtasun-lotura, zarata kontrola, gorakada maneiatzea edo konbinazio bat da?
• Itxituraren arteko lotura, ateen arteko lotura, panelen lotura edo kablearen estalduraren amaiera da?

2) Eskari elektrikoen mapa

• Akatsa egungo itxaropenak: Babes-gailuaren portaera inpedantzia baxuko bide baten araberakoa da.
• Maiztasun-portaera: Zarata eta EMI-rako, eroale laburragoak eta zabalagoak sarritan luzeagoak eta estuagoak baino handiagoak dira.
• Betebehar-zikloa: Noizbehinkako gorakadak etengabeko korronte partekatzearekin alderatuta desberdinak dira.

3) Lotu errealitate mekanikoarekin

• Malgutuko al da (ateak, bisagrak, bibrazioak, robotika)? Baiezkoa bada, lurreko eroale malgu bat funtsezkoa da.
• Espazioa estua al da? Errepikaturiko bihurgune-erradioaren baldintzarik al dago?
• Instalatzaileek sarbide koherentea izango dute torque-lokagailuetarako behar bezala?

4) Ingurumena kontuan hartu

• Hezetasunak, gatz-ihintzak, produktu kimikoak, tenperatura altuak, UV esposizioak edo olioaren kutsadurak materialaren aukerak alda ditzakete.
• Korrosioa litekeena bada, gainazaleko tratamenduak eta konexio-tresneria material eroaleak bezainbeste axola dute.

5) Amaitzeko estrategia goiz erabaki

• Eraztun-termineek, ertzek, soldadura-fitxak, zurtoin-konexioek edo clamp-estiloko loturak eroaleen eraikuntza desberdinak eskatzen dituzte bakoitzak.
• Amaieran koherentzia errendimenduan koherentzia berdina da.

Ekoizpenean sorpresa gutxiago nahi baduzu, blokeatu erabaki hauek arnesen marrazkiak amaitu aurretik. Dongguan Quande Elektronika Co.,Ltd. sarritan taldeak onartzen ditu ekoizpen masiboaren aurretik egokitasuna, malgutasuna eta amaiera bateragarritasuna baieztatuz.

Lurreratze ohiko eroale motak eta noiz erabili

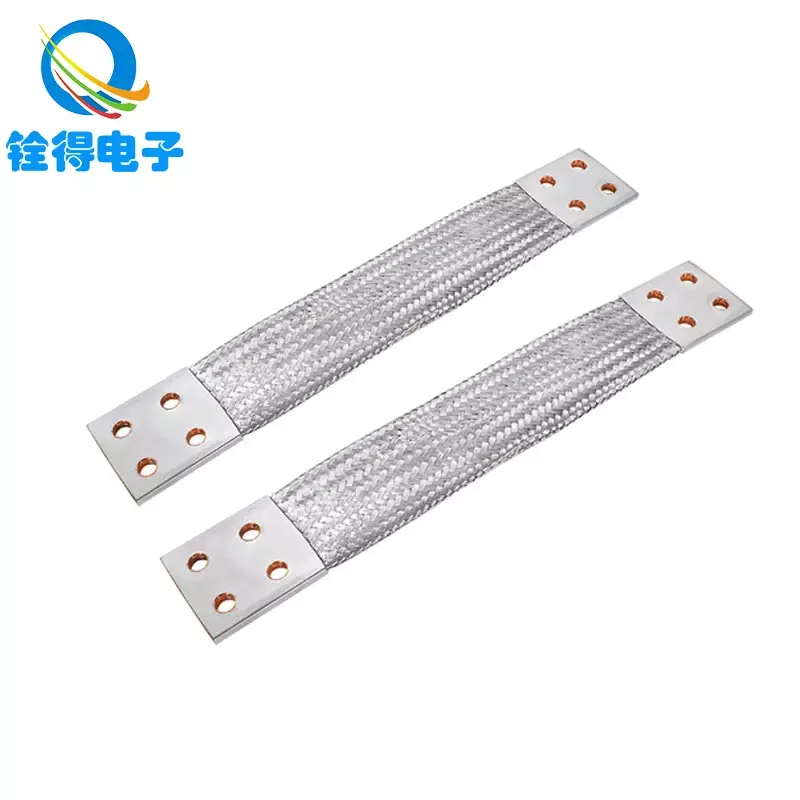

Armairu industrial askorentzat, aukera "onena" konbinazioa da: panelean lotura-barra bat, txirikorda laburrak ateetarako eta zati mugikorretarako eta ondo amaitutako eroaleak konexio finkoetarako.

Ezusteko hutsegiteak saihesten dituzten neurriak

Tamaina ez da soilik "handiagoa da hobea". Gehiegizko neurriak zurruntasuna, muntaketa arazoak eta nekea sor ditzake. Tamaina txikiagotzeak gehiegi berotu, babes-gailuaren garbiketa huts egin dezake edo erreferentzia ezegonkorrak sor ditzake. Kontuan izan printzipio hauek:

• Taupada laburragoak lodiagoakzaratarekin lotutako arazo askotarako. Luzera murrizteak sarritan errendimendua hobetzen du zeharkako sekzioa handitzea baino.
• Zabalagoa biribila irabazi dezakemaiztasun altuagoetan. Txirikordatutako uhal lauek inpedantzia murriztu dezakete behar bezala instalatuta.
• Konexio-eremua garrantzitsua da. Kontaktu-adabaki txiki batean eroale lodi batek gaizki funtziona dezake oraindik.
• Gertaera termikoak eta matxurak desberdinak dira. Eroale batek matxura-pultsu labur batean biziraun dezake, baina behin eta berriz huts egin dezake juntura txar batean berotzen edo behin eta berriro.

Zure diseinuak kode elektriko edo industria estandar jakin bat bete behar badu, erabili estandar horren dimentsio-metodoa oinarri gisa, eta gero geruza mekaniko eta ingurumen-eskakizunak gainean. Zalantzarik baduzu, tratatu amaiera eta muntaketa lehen mailako diseinu-elementu gisa, ez "instalatzailearen xehetasunak".

Lurzorua egiten edo hausten duten instalazio-praktikak

Lurreratze hutsegite gehienak interfazeetan gertatzen dira. Eroalea oso gutxitan da arazoa; konexioa izan ohi da. Praktika hauek emaitzak nabarmen hobetzen dituzte:

Erabili metal-metal kontaktu garbia lotura behar den lekuetan

• Kendu pintura, anodizazioa edo estaldurak lotura puntuan, hardwarea estaldurak modu fidagarrian zulatzeko diseinatuta ez badago.
• Erabili garbigailu egokiak edo lotura-tresneria denboran zehar ukipen-presioa mantentzeko.

Kontrolatu askatzea bibraziopean

• Erabili zure hardware eta ingurunearekin bateragarriak diren blokeo-metodoak.
• Aplikatu momentu koherentea eta dokumentatu ekoizpenerako.

Minimizatu luzera eta saihestu begiztak

• Bideratu lurreko eroaleak ahalik eta laburren eta zuzenen.
• Saihestu antena bezala interferentziak jaso ditzaketen begizta handiak.

Diseina ezazu mugimendurako mugituko ez den itxaropenaren ordez

• Ate, bisagra eta dardar-multzoetarako, txirikordatutako lurreko uhal batek tentsio-erliebe egokia duen maiz alanbre zurrun bat baino gehiago irauten du.
• Errespetatu bihurgune erradioa eta ziurtatu uhala edo alanbrea ez dela geldiune mekanikoa.

Bajaketak estandarizatu

• Aukeratu amaiera-estilo bat eta aplikatu koherentziaz eraikuntza guztietan.
• Oinarrizko kalitatea, lug-egokitzea eta kontaktuaren gainazalaren prestaketa kontrolatutako prozesuak izan behar dira.

Ohiko akatsak eta nola saihestu

• Ezkutuetarako "pigtails" luzeak erabiltzeamaiztasun handiko errendimendua ahultzen dutenak. Mantendu ezkutuaren loturak laburrak eta kontuan hartu besarkada planteamenduak egokia denean.
• Pinturaren bidez txasisaren kontaktuan oinarrituz. Ezin baduzu metalezko kontaktua bermatu, ez suposatu existitzen denik.
• Metalak planifikatu gabe nahastea. Metal desberdinek eta hezetasunak korrosioa bizkortu eta erresistentzia areagotu dezakete.
• Atearen loturari jaramonik egin gabe. Panel lur handi batek ez du laguntzen atea plaka mugikor zaratatsu bihurtzen bada.
• Eroale zurrun bat gehiegi flexionatzea. Bibrazio-nekea benetakoa da; aukeratu mugimendurako diseinatutako eroale bat.
• Oinarrizko jarraitutasun-bip batekin soilik probatzen da. Jarraikortasuna ez da baldintza errealetan inpedantzia baxuko lotura sendoa.

Nola egiaztatu lurreko kalitatea eremuan

Egiaztapenak arriskuarekin bat etorri behar du. Lotura errazak egiteko, erresistentzia baxuko egiaztapena lagungarria izan daiteke. Sistema sentikorretarako, baliteke metodo osagarriak behar izatea. Aukera praktikoak honako hauek dira:

• Ikusizko ikuskapena: berretsi estaldura kentzea, hardware mota eta eroalea estutu ez dela.
• Erresistentzia baxuko neurketa: Neurtu lotura osoan ohm baxuko lanetarako egokia den tresna batekin, ez bakarrik oinarrizko multimetro batekin.
• Wiggle proba: Arretaz mugitu ateak edo arnesak etengabeko portaeraren jarraipena egiten duzun bitartean.
• Kontrol termikoa kargapean: Puntu beroek askotan erresistentzia handiko junturak agerian uzten dituzte.
• Zarata sintomak balioztatzea: Lurreratzeak interferentziak murrizteko xedea badu, berretsi zure funtzionamendu-baldintza errealekin bat datozen aurreko eta ondorengo neurketekin.

Zure sistema segurtasunerako kritikoa bada, jarraitu aplikagarriak diren kode elektrikoei eta antolakuntza-probaren prozedurak. Artikulu honek ingeniaritzako jarraibide orokorrak eskaintzen ditu, baina azken onarpen-irizpideek zure industria eta betebeharrekin bat etorri behar dute.

Ohiko galderak

• Lurrerako hari bat hari neutroaren berdina al da?
  Ez. Sistema askotan, neutroak itzulera-korrontea eramaten du funtzionamendu arruntean, lurreko eroalea segurtasun-lotura eta akats-baldintzetarako pentsatuta dagoen bitartean. Rol desberdinak betetzen dituzte eta diseinuan eta instalazioan modu ezberdinean tratatzen dira.

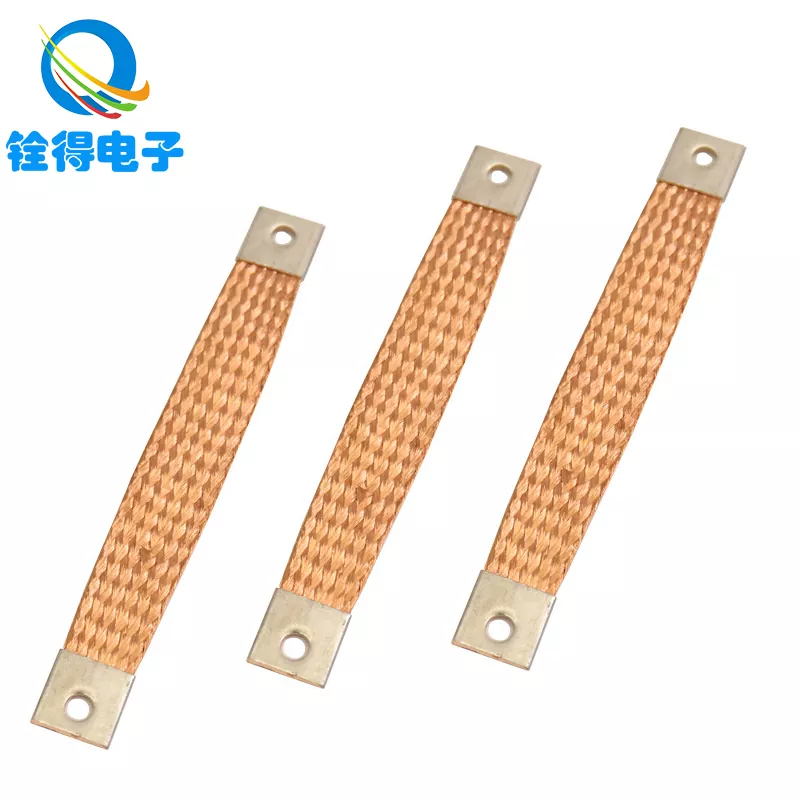

• Noiz erabili behar dut txirikorda-uhal bat ohiko alanbre baten ordez?
  Txirikorda-uhalak hobetsi ohi dira zati mugigarriak, bibrazio-inguruneak edo zarataren kontrola onartzen duten inpedantzia baxuko konexio labur, zabal eta lotzeko. Era berean, ateen eta itxituraren lotura fidagarriagoak egin ditzakete flexioa saihestezina denean.
• Lurraren hari lodiagoak beti murrizten al ditu interferentziak?
  Ez beti. Luzera murriztea, konexio-eremua hobetzea eta inpedantzia murrizten duen geometria erabiltzeak sekzioa handitzea baino axola handiagoa izan dezake, batez ere maiztasun handiagoko zaratetan.
• Zergatik du oraindik zarata nire sistemak denak jarraitutasuna erakusten duen arren?
  Jarraitasunak bide eroaleren bat dagoela frogatzen du. Zarata-arazoak sarritan funtzionamendu-maiztasunetan inpedantziarekin, lotura-geometria eskasarekin, pigtail luzeekin edo ezkutu-amaierarekin erlazionatuta daude.
• Zerk eragiten du lurraren konexioak huts egitea denboran zehar?
  Ohiko arrazoiak honako hauek dira: bibrazioen askatzea, korrosioa, gainazalaren prestaketa eskasa, tentsio-erliebe desegokia eta oztopo edo ertz-kalitatea koherentea. Ingurumenaren esposizioak horiek guztiak azkartu ditzake.
• Nola egin lurra koherenteagoa ekoizpenean?
  Estandarizatu hardwarea eta amaierak, zehaztu momentua zehaztapenak, kontrolatu gainazalaren prestaketa eta aukeratu muntaketa-prozesura egokitzen diren eroaleak. Koherentzia prozesuen kontrolari buruzkoa da eroaleen aukeraketari dagokionez.
• Pertsonalizatu al ditzaket lurreko eroaleak nire itxitura edo arneserako?
  Bai. Fabrikatzaile askok luzera pertsonalizatuak, txirikorda eraikuntzak eta amaiera aukerak eskaintzen dituzte. Espazio estua, mugimendua edo korrosio mugak badituzu, pertsonalizazioak sarritan birlanketak murrizten ditu eta fidagarritasuna hobetzen du.

Hurrengo Urratsak

Azaldu gabeko EMI, ekipoen portaera ez-koherentearekin, ateak lotzeko arazoekin edo korroditzen edo askatzen diren lurrerako puntuekin ari bazara, ez tratatu lurreko kablea osagarri gisa. Trata ezazu diseinu elektriko, mekaniko eta ingurumen-baldintza dituen osagai gisa.

Lurrerako eroale estiloa aukeratzen, amaiera aukerak zehazten edo malgutasun eta instalazio-murriztapenekin bat datozen laguntza nahi baduzu, Dongguan Quande Electronics Co.,Ltd. zure ebaluazio eta ekoizpen beharrak onar ditzake. Partekatu zure aplikazioaren xehetasunak eta marrazkiak, eta behin eta berriro eta konfiantzaz eraiki dezakezun lurrerako irtenbide praktiko bat gomendatuko dizugu.jarri gurekin harremanetanhasteko.
