Nola hobetu dezake kobrezko txirikordak lurra eta EMI kontrola?

Abstraktua

Kobrezko txirikordasistema bat harri-solido sentitzen den edo zarata, beroa eta etengabeko akatsen kutxa misteriotsu bihurtzen den "zati txiki" horietako bat da. Bero egiten duen lurreko uhal batekin, interferentziaz zalaparta duen armairu batekin edo ahalik eta unerik txarrenean pitzatzen jarraitzen duen konexio malgu batekin aurre egin bazaizu, gida hau zuretzat da. Copper Braid-ek benetan zer egiten duen azalduko dugu, benetako instalazioetan zergatik huts egiten duen eta nola hautatu, amaitu eta mantendu Lurreratze eta blindajeak egonkor mantentzen dira luzerako.

Aurkibidea

• Eskema
• Mundu errealeko mina puntuak kobre txirikorda konpontzen ditu
• Zer da kobrezko txirikorda (eta zer ez)
• Nola aukeratu kobrezko txirikorda asmatu gabe
• Hautaketa Azkarreko Taula
• Hutsik egingo ez duen amaiera eta instalazioa
• Egiaztapen eta egiaztapen praktikoak
• Ohiko akatsak eta konponketa errazak
• Erabilera kasu tipikoak eta eskuineko txirikorda bat etortzea
• Ohiko galderak
• Hurrengo urratsa

Eskema

1. Identifikatu minaren puntua: beroa, bibrazio-nekea, zarata, korrosioa edo espazio-murrizketak
2. Egiaztatu lan mota: lurrerako uhala, lotura, babes-manhuka edo konektore malgua
3. Aukeratu txirikorda mota: laua vs tubularra, biluziak vs latatuak, finak vs lodiak
4. Dimentsionatu helburuarekin: sekzio-eremua, luzera eta tenperatura-igoera onargarria
5. Amaitu behar bezala: ozkurtu, soldatu edo soldatu (dagokionean soilik)
6. Egiaztatu eremuan: erresistentzia, tenperatura eta "wiggle test" kargapean

Mundu errealeko mina puntuak kobre txirikorda konpontzen ditu

Jendeak oso gutxitan "nahi" du Copper Braid. Nahi dutena da arazoa gertatzeari uztea. Hona hemen Copper Braid-ek aurre egiteko eraikitako min nagusiak:

• Aldizkako lurreratzeabibrazioak, ateen mugimenduak edo dilatazio termikoak eragindakoak
• EMI arazoakseinale ezegonkorrak, sentsore zaratatsuak edo betetze buruhausteak bezalakoak
• Leku beroakjauzi malguetan, kable solido batek mugimendu errepikakorrak iraun ez dezakeenetan
• Korrosioaagerian dauden lotura puntuetan, batez ere ingurune heze edo gazietan
• Espazio mugaknon kable biribil bat zurrunegi edo handiegia den segurtasunez bideratzeko

Funtsezko abantaila malgutasuna da. Copper Braid-ek makurtze-tentsioa hari fin askotan zabaltzen du, eta horrek eroale zurrun batek baino hobeto jasaten laguntzen du. Harremanetarako eremu zabala ere eman dezake lotura eta blindajeetarako aplikazioak behar bezala instalatuta daudenean.

Zer da kobrezko txirikorda (eta zer ez)

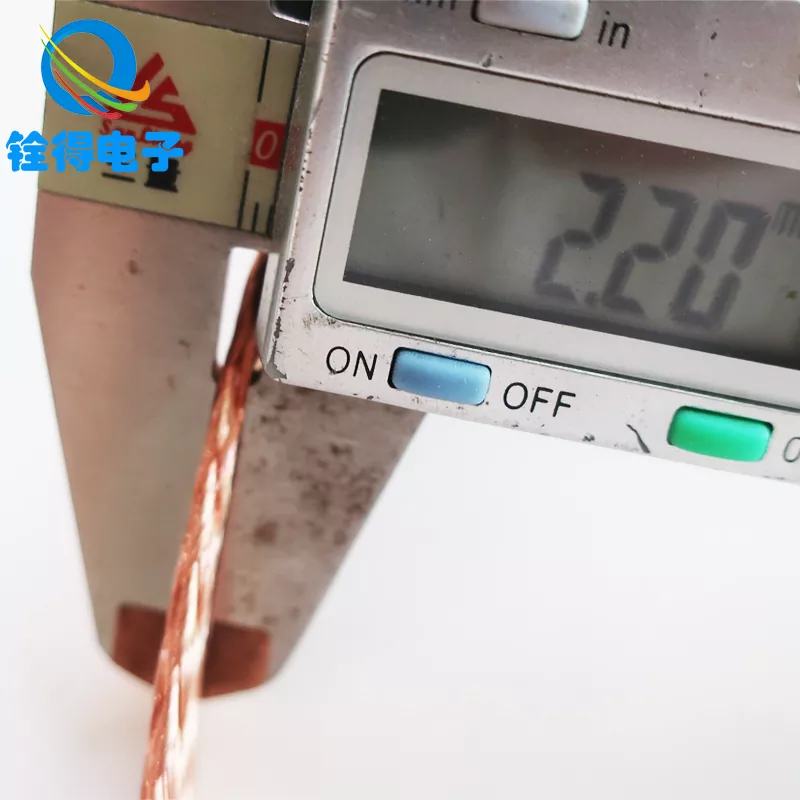

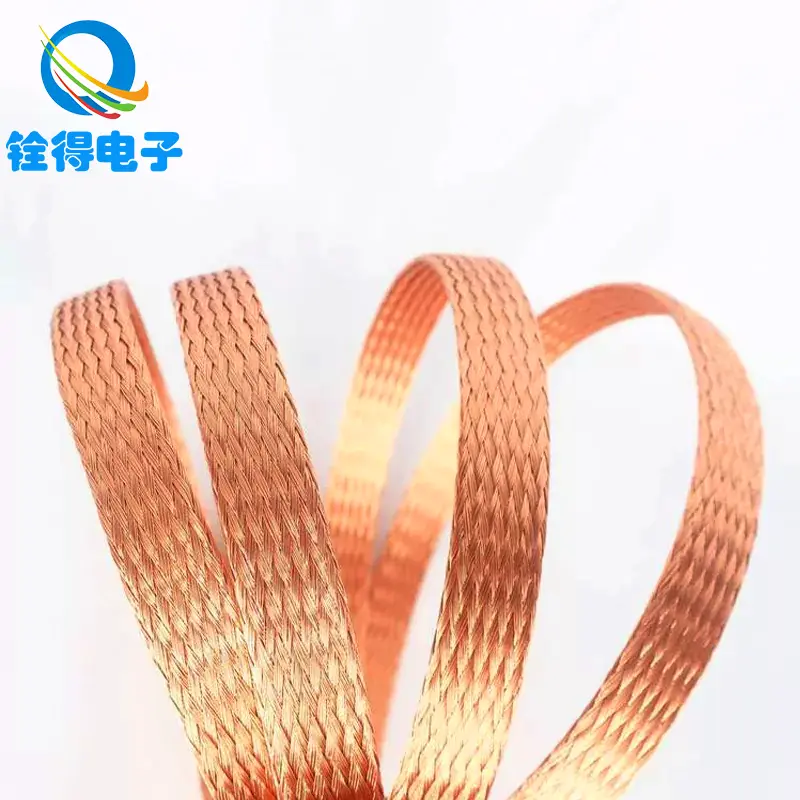

Kobrezko txirikorda kobrezko hari askorekin egindako ehundutako eroale bat da. A gisa fabrikatu daiteketxirikorda laua(ohikoa lurreratzeko uhaletarako) edo atxirikorda tubularra(Askotan kableen gainean babesteko mahuka gisa erabiltzen da).

Zertan da handia:

• Lotura malguazati mugikorren artean (ateak, estalkiak, motor-markoak, panel aldagarriak)
• Inpedantzia baxuko bideakmaiztasun altuagoetan geometria eta amaierak optimizatzen direnean
• Iraunkortasun mekanikoaflexio errepikakorrean eroale solido bakar batekin alderatuta

Zer ez den:

• Lurreratze-diseinu eskasetarako konponketa magikoa (begizta luzeek eta lotura maltzurrek arazoak sortzen dituzte oraindik)
• Eroaleen tamaina zuzenaren ordezkoa (txikiegiak berotuko da oraindik)
• Amaiera txarrekiko immunea (txirikorda-huts gehienak amaiera-hutsak dira)

Horniketa praktikoan, askotan ikusiko duzukobre biluziaetakobre kontserbatua. Estanatutako kobrea ezaguna da oxidazioarekiko erresistentzia denean eta soldagarritasun errazagoa dira lehentasunak. Kobre biluzia aukera sendoa izan daiteke barrualde lehor eta kontrolatuetarako, non eroankortasunik handiena eta kostu-eraginkortasuna garrantzitsuak diren.

Ingeniari eta erosle askok fabrikatzaileekin lan egiten dute, esaterakoDongguan Quande Elektronika Co.,Ltd. neurrira egokitutako Copper Braid aukerak behar dituztenean Lurreratzeko uhalak, babes-mahukak edo konektore malgu pertsonalizatuak instalazio-errealitate desberdinetarako.

Nola aukeratu kobrezko txirikorda asmatu gabe

Kobrezko txirikorda aukeratzea errazena da "txirikorda = txirikorda"-n pentsatzen uzten duzunean eta, horren ordez, bizirik iraun behar duen lanaren arabera erabakitzen duzunean. Erabili kontrol-zerrenda hau:

• 1) Korrontearen eta tenperaturaren igoera:Txirikorda korrontea garraiatzen badu (ez soilik lotura), neurtu ezazu berotu ez dadin. Berokuntza normalean amaieran agertzen da lehenik, gero txirikordan zehar. Zalantzarik izanez gero, aukeratu zehar-sekzio handiagoa edo txirikorda anitz paraleloak.
• 2) Flexio bizitza eta mugimendu eredua:Egunean 10 aldiz okertzen den uhal bat etengabe dardara egiten duenaren desberdina da. Maiz flexionatzeko, hobetu hari finagoak eta albo egokiak. Saihestu bihurgune zorrotzak eta "bisagra puntuak".
• 3) Ingurumena:Hezetasunak, gatz-lainoak, lurrun kimikoak eta kanpoko esposizioak kobre estaniatua eta babestutako lotura gainazaletara bultzatzen zaituzte. Antzeko metalak badaude (adibidez, aluminioari loturiko kobrezko txirikorda), planifikatu korrosioa kontrolatzeko hardware eta gainazal egokiarekin.
• 4) Geometria eta luzera:Laburragoa izan ohi da errendimendurako. Mantendu txirikorda ahalik eta laburren mugimendua ahalbidetzen duzun bitartean. Txirikorda zabal eta lauek lotura-eremua hobe dezakete eta efektu induktiboak murrizten dituzte berun luze eta mehe batekin alderatuta.
• 5) Amaitzeko metodoa:Erabaki goiz: oztopatu, soldatu edo soldatu. Horrek zehazten du zer txirikorda-eraikuntzak eta plakatzeak zentzua duten. (Eta bai, bajak jende gehienek onartu nahi dutena baino garrantzitsuagoa da.)

Hautaketa Azkarreko Taula

Hutsik egingo ez duen amaiera eta instalazioa

Kobrezko txirikorda-ek "misteriotsuki" huts egiten badu, normalean amaiera hori ustekabean bezala tratatu zelako izan ohi da. Hona hemen konexioak irauteko modua:

• Azalera prestatzea:Metalezko ukipen gainazal garbi eta distiratsuak "gogorago estutzen" dira. Kendu pintura/oxidoa lotura behar den tokian, eta babestu juntagailua behar den moduan.
• Ondo egin da krispaketa:Erabili txirikordaren lodierarako eta zabalerarako txirikorda eta trokelaren profil egokia. Ozkurdura txarrak erresistentzia eta bero handia sortzen du. Crimp on bat mekanikoki egonkorra bihurtzen da eta elektrikoki koherentea.
• Soldadura / soldadura aukerak:Aplikazio zorrotzetarako (korronte handia edo bibrazio gogorra), soldatutako edo brasatutako amaierak soldadura gainditzen dute, creep eta neke termikoa gutxituz. Hau zure muntaketa-prozesuaren eta materialen araberakoa da.
• Soldadura kontu handiz:Soldadurak txirikorda kendu eta uhal malgu bat "estres-igoera" zurrun bihur dezake, soldatutako gunearen ertzean lotzen dena. Soldadura behar izanez gero, mantendu maltzurketa kontrolatuta eta eman tentsio arintzea.
• Tentsio arintzea eta bideratzea:Eman txirikorda kurba leuna. Saihestu tolesdura zorrotzak. Saihestu txirikorda ertzetan igurtzitzea. Txirikorda mugitzen bada, leunki mugitu behar da, ez urratu, kinkatu edo azotatu.

Arau sinple bat: txirikorda elementu malgua izan behar du, ez amaiera-puntua. Zure artikulazioa giltza bihurtzen bada, neke-pitzadurak eta erresistentzia-hazkundea izango dituzu.

Egiaztapen eta egiaztapen praktikoak

Ez duzu laborategirik behar Copper Braid bere lana egiten ari ote den baieztatzeko. Egiaztapen praktiko hauek arazo gehienak goiz harrapatzen dituzte:

• Erresistentzia egiaztatzea (oinarrizko lerroa):Neurtu junturaren arteko erresistentzia instalazioaren ondoren, gero berriro egiaztatu bibrazio edo ziklo termikoaren ondoren.
• Tenperatura egiaztatzea (kargapean):Txirikorda korrontea badarama, abiarazi sistema eta bilatu puntu beroak ateetan eta kontaktu aurpegietan.
• Ikusizko ikuskapena:Bilatu iluntzea, oxidazio berdexka, hautsitako hariak edo askatuta dauden hardwareak.
• Wiggle proba:Itzali eta prozedura seguruak jarraituta, poliki-poliki flexionatu muntaia eta ikusi juntadura mekanikoki egonkorra den.

Erresistentzia denborarekin gora egiten bada, trata ezazu abisu goiztiar gisa. Txirikorda oso gutxitan "bat-batean huts egiten du"; degradatu egiten da sistema fidagarri bihurtu arte.

Ohiko akatsak eta konponketa errazak

• Akatsa:Estuegia den txirikorda bat erabiltzea "egokitzen baita".
  Konponketa:Korrontearen eta lan-zikloaren tamaina. Espazioa estua bada, kontuan hartu hainbat txirikorda paraleloan edo beste geometria batean.
• Akatsa:Gehiegi soldatzea eta txirikorda barra zurrun bihurtzea.
  Konponketa:Hobetu krispatzeko edo kontrolatutako amaiera metodoak eta gehitu tentsio arintzea.
• Akatsa:Pintura, oxidoa edo kutsatutako gainazaletan lotzea.
  Konponketa:Azalera behar bezala prestatu eta muntatu ondoren babestu behar izanez gero.
• Akatsa:Antenak bezala jokatzen duten txirikorda luzeak eta begiztatuak.
  Konponketa:Mantendu laburra, zuzena eta mekanikoki lagunduta.
• Akatsa:Metalezko juntura desberdinetan korrosioa alde batera utzita.
  Konponketa:Erabili hardware egokiak, estaldurak eta ingurumenari egokitzen zaizkion artikulazioen babesa.

Erabilera kasu tipikoak eta eskuineko txirikorda bat etortzea

Kobrezko txirikorda industria askotan agertzen da, behar elektrikoen eta mekanikoen konbinazio zehatz bat konpontzen duelako. Hona hemen ohiko erabilera kasuak eta zeri eman lehentasuna:

• Kontrol-armairuak eta itxiturak:Lehenetsi ateen eta panel desmuntagarrien lotura fidagarria. Ohikoak dira kobrezko txirikorda lauak ertz sendoak dituzten uhalak.
• Automatizazioa eta robotika:Lehenetsi bizitza malguaren eta tentsioaren arintzea. Mugimendu-zikloek bideratze txarra zigortzen dute jende gehienak espero baino gehiago.
• Potentzia elektronikoa (inbertsoreak, unitateak, UPS):Lehenetsi korronte-ahalmena eta egonkortasun termikoa. Egiaztatu tenperatura funtzionamendu-karga errealean.
• Kable babesteko mahukak:Lehenetsi estaldura koherentea eta amaiera-teknika egokia. Konexio txarra duen mahuka bikainak ez du emaitza koherentea emango.
• Telekomunikazioak eta tresneria:Lehenetsi zarata baxuko loturak eta denboran zehar noraezean ez dauden konexio egonkorrak.

Kobrezko txirikorda eskuratzen duzunean, hornitzaile lagungarrienek inguruneari, mugimenduari, korronteari eta amaiera-metodoari buruz galdetuko dute, xehetasun horiek zehazten baitute txirikordaren portaera izango den ala ez. epe luzerako irtenbide bat edo behin eta berriz mantentze-laneko elementu bat bezala.

Ohiko galderak

1) Latatutako kobre txirikorda beti hobea da kobre hutsa baino?

Ez beti. Tinned Copper Braid bikaina da korrosioarekiko erresistentziarako eta errazagoa izan daiteke zenbait muntaketa-metodotan lan egitea. Kobre biluzia aproposa izan daiteke ingurune garbi eta lehorretan, non oxidazio-arriskua txikia den eta eroankortasun maximoa lehentasuna den.

2) Zergatik berotzen da nire Copper Braid muturretan?

Mutur beroek amaieran erresistentzia handia adierazten dute: ozkurdura txarra, gainazal kutsatuak, hardware solteak edo korronterako txikiegia den juntadura. Konpondu amaiera txirikorda leporatu aurretik.

3) Copper Braid-ek lurreko hari estandar bat ordezkatu al dezake?

Kobrezko txirikorda da onena malgutasuna, lotura-eremu zabala edo mugimenduari eusten dion uhal sendo bat behar duzunean. Ibilbide estatiko eta babestuetarako, eroale estandarra sinpleagoa izan daiteke. Sistema askok biak erabiltzen dituzte, bakoitzak zentzua duen tokian.

4) Zenbaterainokoa izan behar du lurreko txirikorda batek?

Praktiko bezain laburra, mugimendua eta bideratze segurua ahalbidetuz. Luzera gehigarriak nahi ez diren begizta-eremua eta floppiness mekanikoa gehi ditzake. Kurba leuna begizta luze bat baino hobea da.

5) Zein da Copper Braid-ekin instalazio akatsik handiena?

"Kobre zati bat besterik ez" bezala tratatzea eta amaieraren kalitatea eta gainazalaren prestaketa alde batera utzita. Artikulazioa sistema da. Artikulazioa ezegonkorra bada, errendimendua noraezean joango da eta hutsegiteen ondorioz.

6) Nola ekidin dezaket mugitzen ari den uhal batean nekea pitzatzea?

Eman laxotasuna, saihestu bihurgune zorrotzak, saihestu amaiera bisagra bihur dadin eta saihestu ertzak igurtzitzea. Mugimendua maiz bada, aukeratu behin eta berriz flexionatzera zuzendutako eraikuntza bat eta gehitu tentsio arintzea.

7) Copper Braid-ek interferentzia arazoetan lagun dezake?

Bai, lotura-uhal gisa edo babesteko mahuka gisa erabiltzen denean bideratze eta amaiera zuzenarekin. Zaratak irauten badu, berrikusi lurrerako diseinu osoa eta ziurtatu loturak laburrak, garbiak eta koherenteak direla.

Hurrengo urratsa

Kobrezko txirikorda-ek hobekien funtzionatzen du diseinatutako osagai gisa tratatzen denean: ingurumenaren arabera hautatua, lanerako neurria eta arreta handiz amaitzen denean. Egin hori, eta lurrera egonkorra lortuko duzu, zarata ezusteko gutxiago eta askoz gutxiago mantentze-lanak "zergatik huts egiten du berriro".

Kobrezko txirikorda hautatzen ari bazara uhalak lotzeko, babesteko mahuketarako edo konektore malgu pertsonalizatuetarako eta zure aplikazioaren benetako xehetasunetan oinarritutako gomendioa nahi baduzu, Dongguan Quande Elektronika Co.,Ltd. zehaztapenak bat etortzea eta ekoizpen-aukerak onar ditzake -jarri gurekin harremanetanzure eskakizunak eztabaidatzeko eta zure instalazio baldintzetara egokitzen den irtenbide bat lortzeko.
