ESD lurreko kablea elektronika modernoan kontrol estatiko fidagarriaren gakoa al da?

Deskarga elektrostatikoak (ESD) osagai elektroniko sentikorrak eta produkzio-lerroak isilean honda ditzaketen garaian,ESD lurreko kableaisurketa-bide seguruak bermatzeko funtsezko gailu gisa dago.

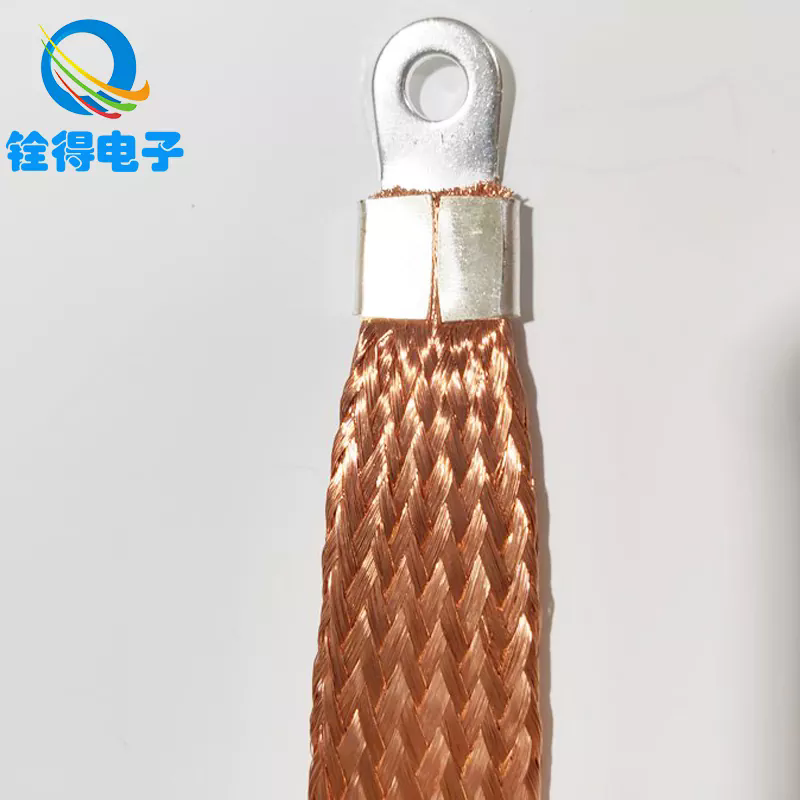

Zer da ESD lurreko kablea eta gakoen zehaztapenak

Definizioa eta Xedea

AnESD lurreko kablea(ESD lurrerako kable edo deskarga estatikoko kable gisa ere deitzen zaio) lan-banku bat, eskumuturreko uhal bat, ionizatzaile-markoa edo ESD esterilla definitutako lurreko puntu batera konektatzen dituen kable eroale bat da. Bere funtzioa erresistentzia baxuko bide bat eskaintzea da karga estatikoak lurzoruan segurtasunez xahutzeko, osagaiak kaltetu edo matxura eragin ditzaketen kontrolik gabeko deskarga elektrostatiko gertaerak saihestuz.

ESD lurreko kablearen oinarrizko parametroak

Jarraian, kable horiek hautatzeko edo ebaluatzeko erabiltzen diren parametro tipikoak azaltzen dituen zehaztapen-taula estandar bat dago:

Parametro hauek alda daitezke aplikazio-ingurunearen, arau-arauen eta bezeroen eskakizunen arabera.

Artikulu honen gai nagusia

Hemen helburu nagusia azaltzea dazergatik ESD lurreko kable bat funtsezkoa da kontrol estatikorako, nola aukeratu, instalatu eta mantendu, etazein etorkizuneko joerak bere bilakaera moldatzen ari diren. Gainera, artikuluak ohiko bi galdera erantzungo ditu eta Quande markaren irtenbideetara gidatuko zaitu.

Zergatik ESD lurreko kablea garrantzitsua da - Abantailak eta eginkizuna

Zergatik Kontrol Estatikoa funtsezkoa da

• Elektronika sentikorra babestea: Zirkuitu integratu modernoak, gainazaleko gailuak eta sentsoreak suntsitu daitezke deskarga elektrostatiko txikiek (askotan 100 V-tik behera).

• Errendimendua eta kalitatea: Gertaera estatikoek ezkutuko kalteak eragin ditzakete, produktuaren fidagarritasuna murriztuz eta eremuko hutsegiteak eraginez.

• Segurtasuna eta betetzea: Fabrikazio elektronikoko estandar askok (esaterako, ANSI/ESD S20.20, IEC 61340) lurrerako bideak eta erresistentzia-mugak definituta behar dituzte.

Beraz, ESD lurreko kablea ezinbesteko osagaia da ESD kontrolatzeko programa batean.

Kalitate handiko ESD lurreko kable baten abantailak

1. Isurketa kontrolatua: Eraikitako erresistentziak (normalean 1 MΩ) elektrizitate estatikoa abiadura seguru eta kontrolatuan xahutzen dela ziurtatzen du, arku edo txinpartak sortzeko arriskua murrizten du.

2. Malgutasuna eta sendotasun mekanikoa: Barruan tinsel edo haritutako kobrea duela, kableak eroale solido batek baino fidagarritasun handiagoz jasaten ditu tolesteak eta eguneroko higadurak.

3. Denboran koherentzia: Kalitate handiko isolamenduak urradurari, hezetasunari eta esposizio kimikoei aurre egiten die, fabrikako ingurunean errendimendua mantenduz.

4. Elkarreragingarritasuna: Konektore estandarrak (banana entxufea, aligator-klipa, blokeo-konektoreak) kablea lurrerako hainbat azpiegiturarekin bateragarria egiten dute.

5. Kostu-eraginkortasuna: Deskarga aktiboko sistemekin edo ionizatzaileekin alderatuta, kable pasiboa kostu baxua da baina kontrol estatikorako oinarrizkoa da.

ESD Kontrol Programa batean funtsezko eginkizuna

• Operadorearen eta puntu komunaren arteko konexioa: Eskumuturreko uhaletarako edo orpoko uhaletarako, kableak operadorea lurreko potentzialean mantentzea bermatzen du.

• Esteretatik edo ekipoetatik lurretik lotu: ESD zerriak edo laneko gainazalek halako kableetan oinarritzen dira karga instalazioaren lurrera eramateko.

• Babeskopia eta erredundantzia: ESD sistema konplexuetan, lurreratze bide anitzek puntu bakarreko hutsegiteak murrizten dituzte.

Kalitatearen eta betetzearen ikuspegitik, ESD lurreko kablea zehaztean edo baliozkotzean arduragabekeriak kontrol estatikoko programa oso bat ahuldu dezake.

Nola aukeratu, instalatu eta mantendu ESD lurreko kable bat

Kable egokia aukeratzea (Nola)

ESD lurreko kablea hautatzerakoan, kontuan hartu urrats hauek:

• Egiaztatu erresistentzia-eskakizuna: Ziurtatu kablea 1 MΩ-ko tolerantzian betetzen duela edo (edo dagokion estandarren arabera).

• Hautatu konektore mota: Aukeratu zure ekipoarekin bateragarriak diren konektoreak (banana-entxufea, blokeo-jack, aligator-klipa).

• Luzerak garrantzia du: Aukeratu luzera bat erraz iristeko aukera ematen duena gehiegizko molletasunik gabe (1,2 m ohikoa da).

• Egiaztatu diseinu mekanikoa: Tinsel edo txirikordatutako eroaleak tolestearen nekeari aurre egiten laguntzen dio.

• Isolamendu iraunkortasuna: Erabili urradura, kimiko eta tenperatura erresistentzia ona duten materialak industria-inguruneetarako.

• Ziurtagiriak eta proba-txostenak: Eskatu proba-txostenak (erresistentzia, isolamenduaren matxura, tira-indarra) fabrikatzaileari.

Instalazio jarraibideak (Nola)

Instalazio egokia da eraginkortasuna lortzeko gakoa:

1. Konektatu kablea eskumuturreko uhalarekin edo matarekin lehenik, gero lurreratzeko puntu komunera.

2. Ziurtatu puntu komunalurreko lur edo lurrerako bus-barra ezagun batera.

3. Saihestu bihurgune zorrotzak edo bihurguneak— Kableek begizta leunak izan behar dituzte estresa murrizteko.

4. Ibilbidea goi-tentsioko edo zarata-lineetatik urruninterferentzia elektrikoak saihesteko.

5. Aldizkako probak egitea, normalean hilero edo hiruhileko, jarraitutasuna eta erresistentzia baieztatzeko.

6. Ordeztu kaltetutako edo gastatutako kableakberehala - haustura txikiak edo isolamendu pitzadurak ere kablea eraginkorra izan daiteke.

Mantentzea eta balioztatzea (Nola)

• Erabili batESD bankuko erresistentzia probatzaileaoperadorearen edo mataren eta puntu komunaren arteko erresistentzia neurtzeko.

• Neurtutako erresistentzia tolerantziaren barruan egon behar da (adibidez, 0,9-1,2 MΩ).

• Begiratu jaka ebakidurak, urradurak edo kolorea ez dezan.

• Malgutu kablea astiro-astiro, barruko alanbrearen hausturaren seinaleak ikusteko (tarteko jarraitutasuna).

• Dokumentatu proba guztiak: trazabilitatea garrantzitsua da kalitate eta auditoretza erregimenetan.

Aplikazio arruntak

• Elektronika muntaketa-lerroak: Operadore-postu bakoitzeko (eskumuturreko uhala) edo lan-estazioko esterilla bakoitzeko.

• Konponketa eta birlanketa bankuak: soldadura, ikuskapen eta manipulazio garaian babesa.

• Gela garbiak eta erdieroaleen fabrikak: Errendimendurako kontrol estatikoa funtsezkoa den lekuetan.

• Laborategiak eta I+G laborategiak: Prototipatu eta proba-inguruneetarako.

• Ontziak eta ESD-rako bidalketa-eremu seguruak: Erretilu eroaleak eta garraio-sistemak lurreratzeko.

Etorkizuneko joerak, erronkak eta integrazioa

Estandarren eta betetzearen bilakaera

bezalako estandarrakIEC 61340etaANSI/ESD S20.20gero eta gehiago eskatzen dute baliozkotze, trazagarritasun eta auditoretzaren betetze zorrotzagoak. Fabrikatzaileek eta erabiltzaileek auditoretza gehiago egingo dituzte eta oinarri-praktika egokien froga dokumentatuak erakutsi beharko dituzte. ESD lurreko kableak eboluziorako erresistentzia-perdoiak eta materialaren segurtasun-baldintzak bete behar ditu.

Monitorizazio adimenduna eta digitala

Kableen hurrengo belaunaldiak sar ditzaketxertatutako sentsoreak edo txip adimendunakkableen osotasuna, erresistentzia-noraeza eta erabilera-zikloak kontrolatzeko. "Kable adimendun" hauek mantentze-sistemak ohartaraziko lituzkete erresistentzia barrutitik kanpo geratzen bada edo kalte mekanikoa hurbil badago.

Materialak eta Iraunkortasunaren Hobekuntzak

Aurrerapenaknanomaterialak, errendimendu handiko polimeroak, eta eroale elastikoagoak (adibidez, zilarrez estalitako tinselak, karbono-nanohodi konposatuak) iraupenak gorago bultzatuko dituzte, malgutasuna hobetuko dute eta hutsegite-tasak murriztuko dituzte ingurune gogorretan.

IoT eta MES sistemekin integrazioa

Erabat digitalizatutako fabriketan, lurrerako kable bakoitzak konektatzen duen ID edo seinale bat izan dezakeFabrikazio Exekuzio Sistema (MES). Horrek mantentze-tarteen, operadorearen betetzearen eta kontrol estatikoen osasunaren ikusgarritasuna ematen du denbora errealean.

Gainditu beharreko erronkak

• Orekatzeakostua ezaugarri aurreratuak versus: Kable adimendunaren soluzioek kostuak igo ditzakete, eta marjina baxuko sektoreetan harrera eragingo dute.

• Ingurumenaren estresa eta higadura: Hezetasun handia, esposizio kimikoa eta urradura etengabeko mehatxuak izaten jarraitzen dute.

• Erabiltzaileak betetzea: Goi mailako kableekin ere, konexio desegokiak edo erabiltzaileak gainbegiratzeak errendimendua kaltetzen du.

Maiz egiten diren galderak (FAQ)

Q1: Zein erresistentzia izan behar du normalean ESD lurreko kable batek?
A1: Helburu tipikoa da1 MΩ ±% 10(hau da, 0,9 MΩ eta 1,1 MΩ). Erresistentzia honek deskarga-korrontea modu seguruan mugatzen du, estatikoa lurrera isurtzen uzten duen bitartean. Konfigurazio batzuetan, 0,75-1,25 MΩ-ko tolerantzia-banda onargarria da, estandarraren edo bezeroaren eskakizunaren arabera.

2.G.: Zenbat aldiz probatu edo ordezkatu behar da ESD lurreko kable bat?
A2: Probak egin behar dira gutxienezhilero edo hiruhileko, zure kalitate-erregimenaren eta auditoretzaren maiztasunaren arabera. Neurketak tolerantziatik kanpo geratzen badira edo jakak kalteak erakusten baditu (mozketak, urradurak, kolorea uztea), kablea jarri behar da.berehala ordezkatu. Makurduran neke mekanikoa edo etengabeko jarraitasuna porrotaren seinale da.

Laburpena eta markaren aurkezpena

TheESD lurreko kableaOinarrizko elementua da, baina askotan gutxietsia, edozein kontrol estatikoko programa eraginkorretan. Ulermenazerda,zergatikproduktuaren etekina, fidagarritasuna eta segurtasuna du garrantzia, etanolahautatu, instalatu, probatu eta mantentzeak ESD estrategia sendo baten bizkarrezurra osatzen du. Aurrera begira, kable adimendunaren integrazioak, IoT konektibitateak, material aurreratuak eta estandar zorrotzagoak izango dira teknologia honen bilakaera.

noizESD lurrerako soluzioen espektro osoa eskaintzen du, iraunkorrak, ziurtatutako ESD lurreko kableak barne, bizitza luzerako, errendimendu koherenterako eta fabrikazio sistema aurreratuetan integratzeko diseinatuta. Zehaztapen pertsonalizatuak, laguntza teknikoa edo kontratazio kontsultak egiteko,jarri gurekin harremanetan.
